Introduzione
Nel design e nell’installazione di un impianto fotovoltaico, il calcolo delle misure pannello fotovoltaico rappresenta un passaggio cruciale per il successo del progetto. Lo spazio disponibile sul tetto è limitato: se le misurazioni e la pianificazione non sono precise, si rischia non solo di ridurre la capacità installata e sprecare superficie, ma anche di allungare il periodo di ritorno dell’investimento.
Durante la fase di installazione dei moduli, conoscere bene la grandezza pannelli fotovoltaici permette di offrire soluzioni più efficienti ai clienti; mentre per l’utente finale, comprendere quanto è grande un pannello fotovoltaico consente di valutare con chiarezza se il proprio tetto è adatto a soddisfare la domanda energetica.
Un calcolo corretto non solo migliora l’utilizzo dello spazio, ma ottimizza anche l’efficienza di produzione, accelerando il ritorno economico. Attualmente, i moduli fotovoltaici più diffusi hanno una potenza compresa tra 410W e 800W: anche su tetti di dimensioni limitate è possibile ottenere rendimenti elevati, offrendo più possibilità di configurazione sia per tetti residenziali che per coperture commerciali.
Specifiche di base e tipologie di pannelli
Le dimensioni pannello fotovoltaico dipendono principalmente dal numero di celle, dal metodo di incapsulamento e dal livello di potenza. Attualmente, i moduli monocristallini più comuni hanno una lunghezza compresa tra 1,6–2,3 m, una larghezza di 1–1,3 m e uno spessore di circa 30–40 mm. Le differenze tra i vari modelli riguardano soprattutto potenza ed efficienza:
- Moduli standard: potenze comuni tra 400–550W, con misure pannelli solari più compatte, ideali per tetti residenziali o di piccole-medie dimensioni. Offrono flessibilità di installazione e praticità di trasporto.
- Moduli di grande formato: potenza tra 550–700W, lunghezza superiore a 2,2 m e larghezza vicina a 1,3 m. Sono adatti a tetti commerciali e industriali, consentendo di raggiungere capacità più elevate con un numero minore di pannelli.
- Moduli ad alta potenza: con tecnologie innovative come TOPCon, HJT e IBC, che forniscono maggiore potenza e minore degrado a parità di dimensione. Sono particolarmente adatti a progetti con spazio limitato e requisiti di efficienza elevata.
Per sviluppatori di progetti e partner di canale, conoscere queste differenze è utile per scegliere la soluzione giusta in base alle condizioni del tetto. Oggi i moduli fotovoltaici più diffusi hanno potenze comprese tra 410W e 800W, capaci di soddisfare sia le esigenze flessibili dei tetti residenziali, sia i requisiti di potenza e controllo dei costi dei tetti commerciali e industriali.
Misurazione del tetto e valutazione dello spazio disponibile
Il primo passo nel calcolo delle dimensioni pannello fotovoltaico è determinare la superficie utile del tetto. Molti tetti sembrano avere una superficie totale sufficiente, ma l’area realmente disponibile per l’installazione è spesso molto più ridotta.

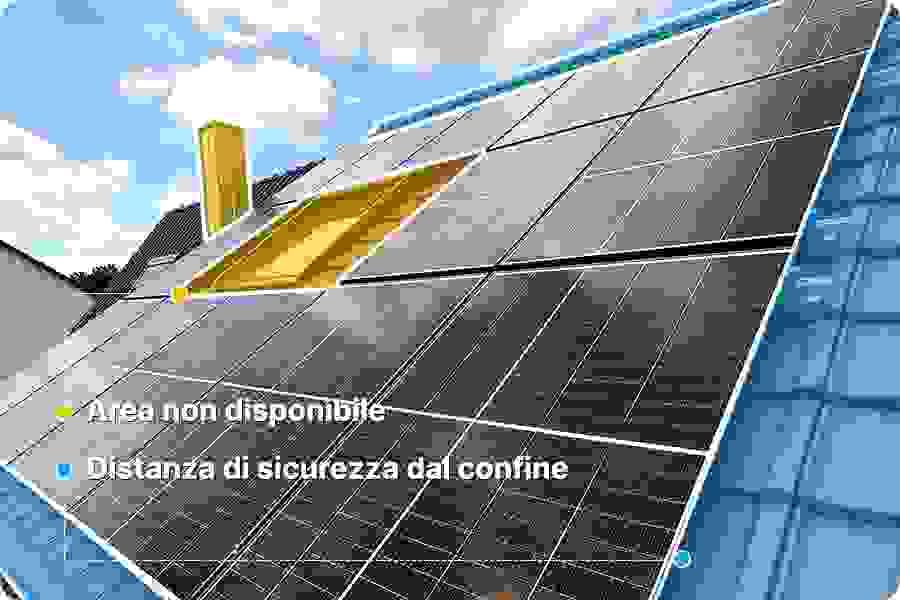

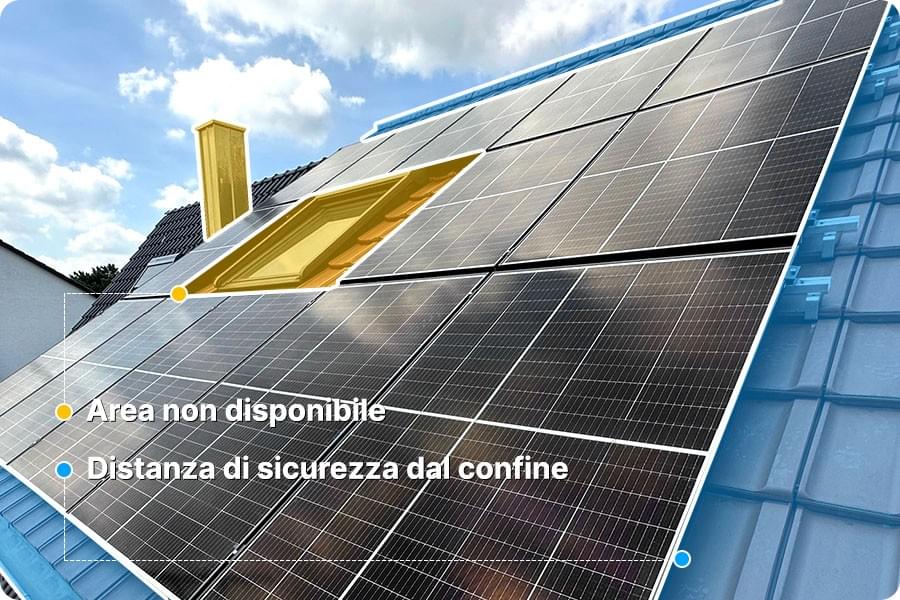

1. Definizione della superficie utile
- Esclusione delle aree non utilizzabili: colmo, grondaie, lucernari, camini, prese d’aria.
- Considerazione delle ombre: alberi o edifici vicini possono creare zone d’ombra in diversi momenti della giornata; è necessario prevedere distanze di sicurezza nella progettazione.
- Corridoi di manutenzione: per agevolare pulizia e ispezioni future, si lasciano passaggi tra le file di moduli o ai bordi del tetto.
2. Tipologia di tetto e condizioni strutturali
- Tetto a falda: le misure pannelli solari effettive sono influenzate da pendenza e orientamento; la falda sud è generalmente la più performante per la produzione annua.
- Tetto piano: richiede strutture di supporto per regolare l’angolo di inclinazione; i pannelli devono essere distanziati maggiormente per evitare ombreggiamenti reciproci.
- Tetto in metallo o calcestruzzo: va verificata la capacità di carico per assicurare che possa sostenere moduli e strutture; se necessario, occorre un rinforzo strutturale.
3. Conversione tra superficie e numero di pannelli
Una volta confermata la superficie disponibile, il numero di moduli può essere calcolato in base al fabbisogno energetico dell’utente o alla capacità prevista dal progetto:
Numero di pannelli = Capacità richiesta (kWp) ÷ Potenza nominale del singolo pannello (kW)

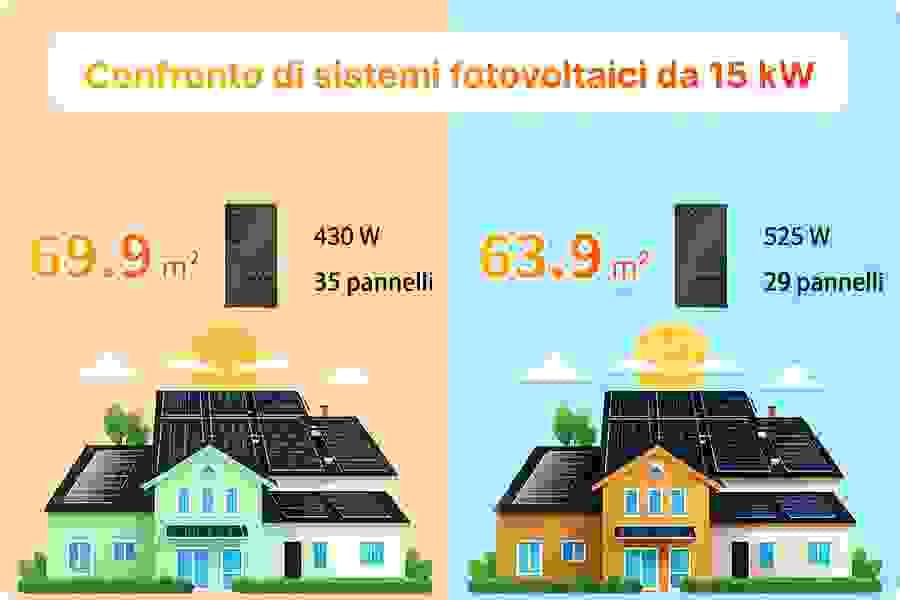

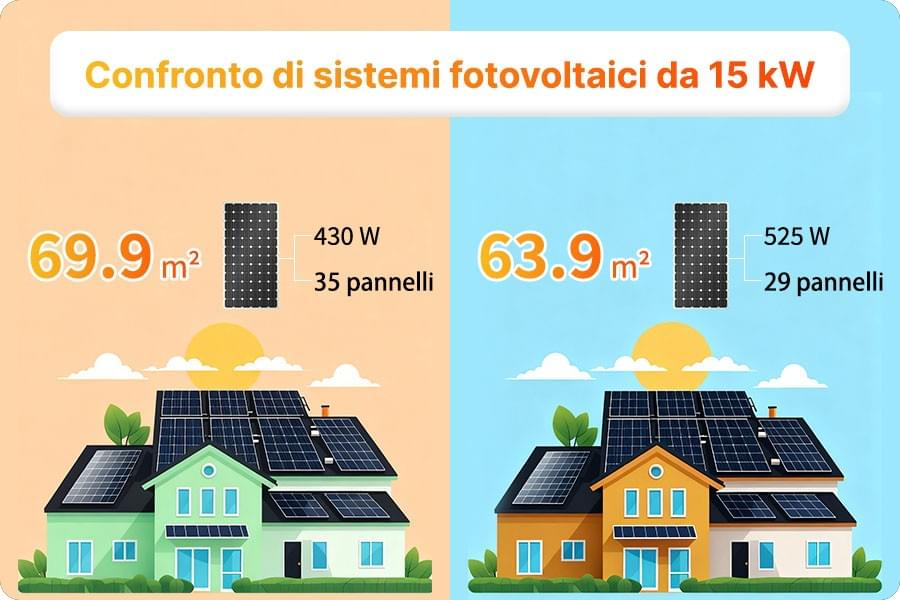

Esempio: sistema da 15 kW (uso residenziale o piccola azienda):
- Con pannelli da 430W: 15000W ÷ 430W ≈ 35 unità
- Con pannelli da 525W: 15000W ÷ 525W ≈ 29 unità
Formula per il calcolo dell’area occupata:
Superficie totale ≈ lunghezza del modulo (m) × larghezza (m) × numero di pannelli
- Pannello 430W: 1,762 × 1,134 m → 1,762 × 1,134 × 35 ≈ 69,9 m²
- Pannello 525W: 1,944 × 1,134 m → 1,944 × 1,134 × 29 ≈ 63,9 m²
Conclusione: A parità di capacità (15 kW), i pannelli da 525W permettono di risparmiare circa 6 m² di superficie rispetto a quelli da 430W, con una riduzione di 6 moduli. Questo comporta vantaggi nei costi di strutture, cablaggio e manodopera.
Nelle regioni del Sud Europa, ricche di irraggiamento solare, un impianto da 15 kW è solitamente sufficiente a coprire la maggior parte dei consumi domestici o di una piccola impresa. Nei Paesi del Nord Europa, invece, a causa delle condizioni di luce meno favorevoli, può essere necessario più spazio o l’uso del pannello fotovoltaico migliore per efficienza. L’orientamento, l’inclinazione del tetto e le condizioni climatiche restano fattori decisivi nel calcolo delle dimensioni pannello fotovoltaico.
Distanze tra pannelli e vincoli di layout tecnico
Nei sistemi fotovoltaici da tetto, perché è importante la distanza tra i pannelli solari? Questo è un aspetto spesso trascurato nel calcolo delle dimensioni pannello fotovoltaico. Anche se la superficie del tetto sembra sufficiente, i moduli non possono essere posizionati senza spazi: la distanza corretta influisce direttamente sull’efficienza, sulla sicurezza e sulla durata del sistema.
1. Perché è necessaria la distanza
Se lo spazio è insufficiente, i pannelli fotovoltaici possono creare ombre reciproche durante l’inverno o nelle ore del mattino e della sera, riducendo la produzione complessiva. Inoltre, distanze troppo ridotte limitano la circolazione dell’aria, aumentando la temperatura dei moduli e abbassandone l’efficienza. Uno spazio adeguato consente anche una manutenzione sicura e mantiene i pannelli separati dalle strutture vicine.
2. Distanza dai bordi e sicurezza
Oltre alle distanze tra i pannelli, occorre rispettare anche la distanza minima dai bordi del tetto. In molti Paesi, le normative edilizie richiedono che i moduli siano installati a una certa distanza dal margine per ridurre il rischio di sollevamento dovuto al vento, facilitare il deflusso dell’acqua piovana e rispettare requisiti di sicurezza antincendio.

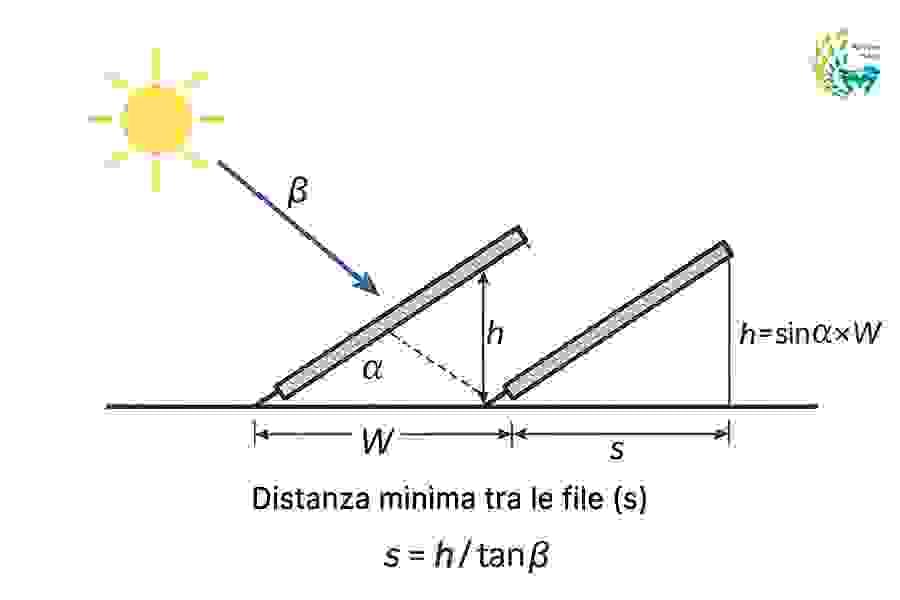

3. Ombreggiamenti e calcolo della distanza minima
La distanza tra file di pannelli si calcola solitamente in base alla latitudine locale e all’altezza solare. Una pratica comune è prendere come riferimento l’altezza minima del sole al solstizio d’inverno, in modo da evitare ombreggiamenti per la maggior parte dell’anno.
Formula differenza in altezza:
Differenza = sin(inclinazione) × larghezza del modulo
Esempio: larghezza modulo = 1000 mm, inclinazione = 15° → differenza ≈ 259 mm
Formula distanza tra file:
Distanza = differenza ÷ tan(altezza solare)
Esempio: altezza solare locale al solstizio d’inverno = 17° → distanza ≈ 900 mm
Nella progettazione reale, oltre a queste formule di base, vanno considerati ulteriori fattori:
- Correzione dell’azimut: se il tetto non è orientato a sud, si può inserire un fattore di correzione coseno per ottimizzare la distanza e sfruttare meglio lo spazio disponibile.
- Calcolo della larghezza di fila: nei software CAD, i progettisti usano formule di larghezza per determinare rapidamente l’ingombro complessivo di una fila di moduli, rendendo il layout più intuitivo ed efficiente.
Questi metodi avanzati sono particolarmente preziosi nei tetti di piccole dimensioni o negli edifici commerciali di grande scala, dove un calcolo accurato delle misure pannelli solari consente di aumentare significativamente la capacità installata e l’efficienza complessiva di un impianto fotovoltaico per azienda.
4. Modalità di layout e impatto delle dimensioni
La disposizione più comune è con il lato lungo dei moduli parallelo al colmo, ma è possibile anche l’installazione orizzontale per adattarsi a diverse strutture di tetto. In questo contesto, la dimensione pannello fotovoltaico è un parametro decisivo. I moduli di grande formato richiedono meno unità, ma necessitano di spazi maggiori; i moduli più piccoli sono più numerosi ma offrono maggiore flessibilità su tetti irregolari.
Nella pianificazione, solo conoscendo bene quanto è grande un pannello fotovoltaico è possibile calcolare con precisione il layout complessivo, evitando sprechi di spazio.
Un corretto equilibrio tra distanza e disposizione determina non solo quanti pannelli possono essere installati sul tetto, ma anche l’efficienza energetica e la sicurezza del sistema. Per questo motivo, il calcolo deve considerare insieme le misure pannelli solari, la disposizione e le distanze minime, così da realizzare la soluzione con il pannello fotovoltaico migliore e garantire il miglior fotovoltaico per ogni progetto.
Conclusione
Il calcolo delle dimensioni pannello fotovoltaico è un passaggio fondamentale nella fase di progettazione: una pianificazione accurata consente di sfruttare al massimo lo spazio disponibile sul tetto, evitando sprechi di capacità, migliorando l’efficienza e garantendo sicurezza e stabilità a lungo termine.
La scelta dei moduli deve essere guidata dalle esigenze reali, non solo dalla ricerca della potenza più elevata. La fascia 410–800W copre la maggior parte degli scenari residenziali e commerciali; è quindi necessario decidere in base alle condizioni del tetto, agli spazi tra i moduli, ai vincoli strutturali e normativi, oltre che ai costi dell’energia prodotta e ai tempi di ritorno dell’investimento. Standardizzare e parametrizzare i calcoli delle dimensioni, creando formule e checklist riutilizzabili, permette di garantire sistemi affidabili, economicamente sostenibili e semplici da installare e mantenere.
Solo una progettazione scientifica fin dall’inizio consente di ottenere per i prossimi vent’anni un ritorno stabile e altamente efficiente in energia verde.
Maysun Solar è focalizzata sul mercato europeo e fornisce una gamma completa di moduli per la distribuzione e il canale wholesale, coprendo tutte le fasce di potenza dai tetti residenziali a quelli commerciali. Le tecnologie includono IBC, TOPCon e HJT. Offriamo schede tecniche standardizzate e dati sulle dimensioni, oltre a linee guida ingegneristiche per la valutazione della superficie utile del tetto, della distanza minima tra le file e dei margini di sicurezza. Supportiamo EPC e installatori nell’ottimizzazione di design e costi in conformità normativa, garantendo ritorni prevedibili.
