Un modulo fotovoltaico da 460 W o 515 W non è automaticamente compatibile con un inverter solo perché la potenza complessiva dell’impianto sembra corretta. Per verificare realmente la compatibilità tra pannelli fotovoltaici e inverter bisogna analizzare tensione, corrente e configurazione elettrica: Voc, Vmpp, Impp, Isc, finestra MPPT, corrente massima di ingresso e dimensionamento delle stringhe.
Il tema è particolarmente rilevante in Italia. Alla fine del 2024 erano in esercizio circa 1,876 milioni di impianti fotovoltaici e l’86% del numero complessivo apparteneva alle classi di potenza fino a 10 kW. Nello stesso anno l’autoconsumo fotovoltaico fisico ha raggiunto circa 10,7 TWh, pari al 30,2% della produzione netta fotovoltaica. Spazio disponibile sul tetto e capacità di utilizzare direttamente l’energia prodotta sono quindi sempre più importanti sia nel residenziale sia nel C&I [1].
Dal punto di vista normativo, è utile distinguere i diversi livelli. La CEI 0-21 disciplina la connessione degli utenti attivi e passivi alle reti italiane in bassa tensione; non è però una formula di dimensionamento modulo-inverter [2]. Per la progettazione fotovoltaica sono rilevanti anche la Guida CEI 82-25 e la IEC 62548-1:2023, dedicata ai requisiti di progettazione degli array fotovoltaici [3].
Indice
1. Compatibilità pannelli fotovoltaici e inverter: perché i watt non bastano
2. Voc e Vmpp: il dimensionamento della tensione parte dalla temperatura
3. Impp e Isc: due correnti da non confrontare con lo stesso limite
4. Corrente MPPT e clipping: attenzione a non confondere due fenomeni diversi
5. Dimensionamento delle stringhe: il vero punto d’incontro tra modulo e inverter
6. Moduli ad alta efficienza sui tetti italiani: quando 460 W o 515 W creano davvero valore
1. Compatibilità pannelli fotovoltaici e inverter: perché i watt non bastano
La potenza nominale è soltanto il primo livello del dimensionamento. Non determina da sola la compatibilità elettrica.
Il valore di 460 W o 515 W indica la potenza massima nominale del modulo nelle condizioni STC. Il valore di 6 kW o 10 kW riportato sull’inverter descrive invece la sua capacità nominale di conversione. Dal loro confronto si può analizzare il sovradimensionamento DC/AC, ma non si può ancora sapere se tensione e corrente sul lato DC siano compatibili.
Due moduli della stessa potenza possono avere caratteristiche elettriche molto differenti a seconda delle dimensioni delle celle, della configurazione interna e del tipo di interconnessione. Un esempio concreto lo mostra bene: nel datasheet Maysun Solar del TwiSun Pro TOPCon da 460 W sono indicati Vmpp 45,30 V, Impp 10,16 A, Voc 53,90 V e Isc 10,81 A; nel VenuSun Plus TOPCon da 515 W troviamo invece Vmpp 37,70 V, Impp 13,66 A, Voc 44,30 V e Isc 14,66 A.
Più watt non significa automaticamente più corrente
Il modulo da 460 W dell’esempio lavora con una corrente inferiore ma una tensione più elevata rispetto al modulo da 515 W. È quindi l’architettura elettrica del modulo, e non semplicemente la classe di potenza, a determinare come dovrà essere valutato l’inverter.
2. Voc e Vmpp: il dimensionamento della tensione parte dalla temperatura

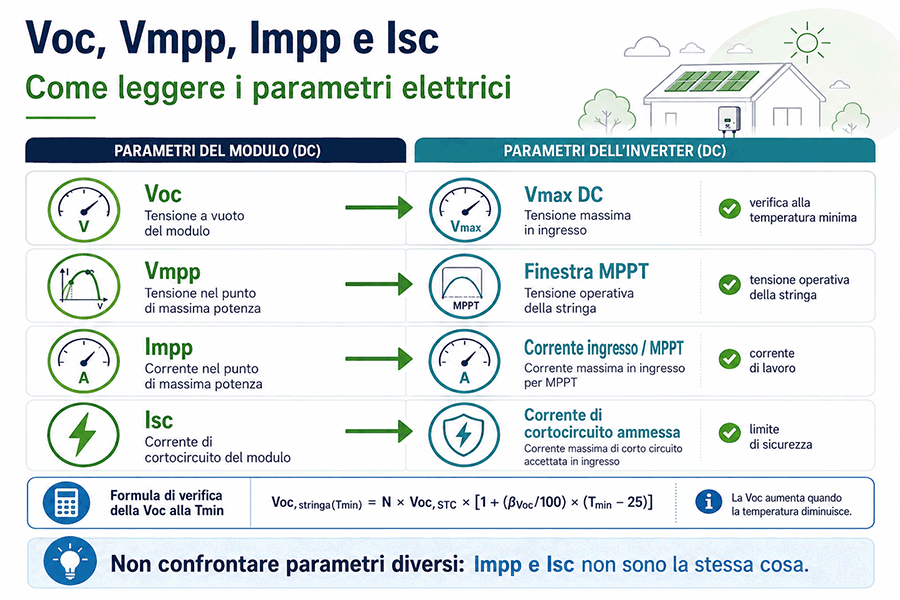

La prima verifica elettrica riguarda la tensione massima della stringa e la finestra MPPT dell’inverter. La Voc, tensione a circuito aperto, deve essere confrontata con la tensione DC massima ammessa dall’inverter. Quando più moduli vengono collegati in serie, le tensioni si sommano.
Utilizzare semplicemente la Voc riportata a STC non è sufficiente. Quando la temperatura della cella diminuisce, la Voc aumenta. Per questo il controllo della tensione massima della stringa deve essere eseguito considerando una temperatura minima di progetto coerente con il sito.
Voc,stringa(Tmin) = N × Voc,STC × [1 + (βVoc/100) × (Tmin − 25)]
Dove N è il numero di moduli collegati in serie, Voc,STC è la tensione a circuito aperto a 25 °C e βVoc è il coefficiente di temperatura della Voc espresso in %/°C.
Esempio reale con un modulo TOPCon da 515 W
Nel datasheet VenuSun Plus da 515 W: Voc STC = 44,30 V; coefficiente Voc = −0,25%/°C. Supponendo, a solo scopo didattico, una temperatura minima di progetto di −10 °C, la Voc del singolo modulo diventa circa 48,18 V; con 10 moduli in serie, la Voc di stringa è circa 481,8 V. Questo valore deve essere confrontato con la Vmax DC reale dell’inverter scelto.
Il punto importante non è −10 °C in sé: la temperatura minima deve essere definita sulla base del sito. Inoltre, non esiste un “+10%” universale che possa sostituire il calcolo. Devono prevalere norme pertinenti, progetto e indicazioni del produttore dell’inverter.
Vmpp, finestra MPPT e tensione di avvio
La Vmpp risponde a una domanda diversa: la tensione operativa della stringa permette all’MPPT di lavorare nel proprio intervallo? Va quindi confrontata con la finestra MPPT, non con la sola Vmax DC. Alcuni inverter indicano inoltre separatamente una tensione minima di avvio, o start-up voltage, che può essere rilevante soprattutto con stringhe corte.
3. Impp e Isc: due correnti da non confrontare con lo stesso limite
Impp e Isc descrivono due condizioni elettriche differenti e vanno confrontate con parametri differenti dell’inverter. La Impp è la corrente al punto di massima potenza ed è quindi direttamente collegata alla corrente che l’MPPT tenta di utilizzare durante il funzionamento. La Isc, invece, è la corrente di cortocircuito e non rappresenta la corrente operativa normale del modulo.
I datasheet degli inverter possono riportare separatamente Maximum input current, maximum current per MPPT, maximum current per string e maximum short-circuit current. Non sono sinonimi. Per questo Impp superiore a una corrente MPPT nominale non significa automaticamente “incompatibile”; Isc oltre il limite di cortocircuito ammesso, invece, non deve essere trattata come un semplice caso di clipping.
4. Corrente MPPT e clipping: attenzione a non confondere due fenomeni diversi
Il clipping di potenza e la limitazione di corrente MPPT non sono esattamente la stessa cosa. Nel normale sovradimensionamento DC/AC, la potenza nominale DC del campo è superiore alla capacità AC nominale dell’inverter. Quando il generatore produce più potenza di quella convertibile, l’uscita viene limitata: è il classico power clipping [6].
DC/AC Ratio = PDC,STC / PAC,nom
La limitazione di corrente MPPT è invece più specifica. Quando la corrente disponibile dal campo supera la corrente massima utilizzabile dall’MPPT, alcuni inverter spostano il punto di funzionamento verso una tensione più alta e una corrente inferiore. Per questo non è corretto trasformare direttamente la differenza in ampere in una percentuale di energia annua persa.
Un white paper Fronius mostra, in una configurazione specifica, che un current oversizing del 18,75% poteva tradursi in una perdita energetica annua inferiore allo 0,75% [5]. Il dato non va generalizzato, ma dimostra che current oversizing e perdita energetica non sono proporzionali uno a uno.
Perché questo conta nel repowering
Un inverter installato dieci o quindici anni fa può essere stato progettato intorno a moduli con caratteristiche di corrente differenti. Se durante un repowering si sostituiscono i vecchi pannelli con moduli TOPCon o HJT moderni, non è sufficiente mantenere un numero simile di kWp: devono essere ricontrollati Voc, Vmpp, Impp, Isc, corrente per MPPT, corrente per ingresso, tensione di avvio e configurazione delle stringhe.
5. Dimensionamento delle stringhe: il vero punto d’incontro tra modulo e inverter
La compatibilità finale non appartiene al singolo modulo: appartiene alla configurazione della stringa. Collegando moduli in serie, la tensione aumenta mentre la corrente della stringa rimane sostanzialmente quella del modulo. Con più stringhe collegate secondo l’architettura prevista dall’inverter, invece, cambia la corrente che arriva all’MPPT [4].
Per questo bisogna capire non solo quanti connettori DC sono presenti, ma come questi ingressi sono associati ai diversi MPPT. Due ingressi fisici non equivalgono necessariamente a due tracker indipendenti. La logica è particolarmente importante sui tetti a falda italiani, dove camini, lucernari, falde con orientamenti differenti e superficie netta utilizzabile possono portare alla necessità di separare diverse sezioni del campo fotovoltaico.

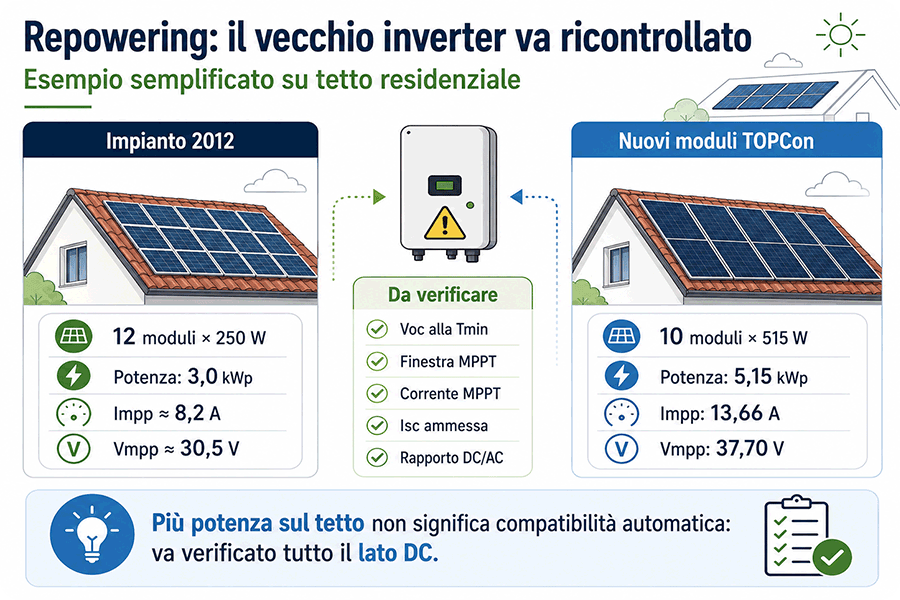

Esempio didattico di repowering di un tetto residenziale
Il passaggio da 3,0 a 5,15 kWp corrisponderebbe a circa +72% di potenza DC installata, se geometria, struttura e layout del tetto lo consentissero. Ma non significa automaticamente +72% di energia utile. La conclusione corretta non è “il vecchio inverter deve essere sostituito”, bensì “il vecchio inverter deve essere nuovamente verificato”.
6. Moduli ad alta efficienza sui tetti italiani: quando 460 W o 515 W creano davvero valore
Un modulo più potente crea valore quando consente di utilizzare meglio il tetto e il profilo di autoconsumo senza spostare il collo di bottiglia sull’inverter. Su una falda con superficie limitata, aumentare l’efficienza può permettere di collocare più kWp nello stesso spazio; per un’impresa con consumi elevati nelle ore diurne, la maggiore potenza installabile può contribuire ad aumentare il potenziale di autoconsumo.
La domanda corretta non è “è meglio un modulo da 515 W rispetto a uno da 460 W?”, ma “quale architettura elettrica permette di utilizzare meglio questo tetto con questo inverter?”. I datasheet Maysun Solar possono essere utilizzati come riferimento tecnico: il TOPCon da 460 W citato sopra opera a circa 10,16 A, mentre il TOPCon da 515 W arriva a 13,66 A. Non si tratta di affermare che uno dei due moduli sia più compatibile in assoluto: il valore tecnico nasce dall’abbinamento.

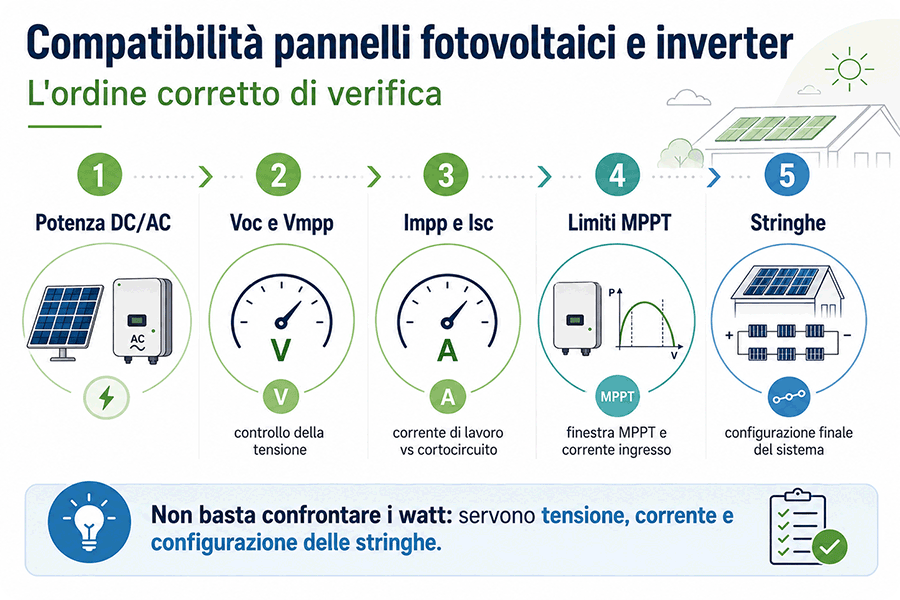

Sequenza consigliata: efficienza e dimensioni → Voc → coefficiente Voc → Vmpp → Impp → Isc → configurazione della stringa → limiti dell’inverter
FAQ
1. Come verificare la compatibilità tra pannelli fotovoltaici e inverter?
Non basta confrontare i kW. Bisogna verificare Voc, Vmpp, Impp, Isc, finestra MPPT, limiti di corrente e configurazione delle stringhe, utilizzando i datasheet aggiornati di modulo e inverter.
2. Cosa succede se la corrente del pannello supera quella dell’MPPT?
Può verificarsi una limitazione della corrente utilizzabile e quindi una perdita di potenza in determinate condizioni, ma non significa automaticamente incompatibilità. Il comportamento dipende dall’architettura dell’inverter e dai limiti dichiarati dal produttore.
3. Qual è la differenza tra Impp e Isc?
Impp è la corrente al punto di massima potenza durante il normale funzionamento; Isc è la corrente di cortocircuito. Devono essere confrontate con parametri diversi dell’inverter.
4. Un inverter vecchio può funzionare con moduli fotovoltaici ad alta potenza?
Sì, in alcuni casi. Nel repowering devono però essere ricontrollati tensione, corrente, Isc ammessa, finestra MPPT, rapporto DC/AC e configurazione delle stringhe. Non è corretto decidere solo in base ai watt del nuovo modulo.
5. Per scegliere un inverter basta confrontare i kW con la potenza dei pannelli?
No. Il confronto kWp/kW serve a valutare il dimensionamento di potenza e il rapporto DC/AC, ma la compatibilità elettrica richiede anche la verifica di tensioni, correnti, MPPT e stringhe.
Riferimenti autorevoli
• GSE / SISTAN – Solare fotovoltaico in Italia, dati 2024. https://www.sistan.it/news/prodotto/il-solare-fotovoltaico-italia.
• CEI – CEI 0-21, Regola tecnica di riferimento per utenti attivi e passivi connessi alle reti BT. https://mycatalogo.ceinorme.it/cei/item/0000026363.
• CEI – Guida CEI 82-25 per progettazione e gestione di sistemi fotovoltaici. https://mycatalogo.ceinorme.it/cei/item/0000025244.
• IEC – IEC 62548-1:2023 Photovoltaic (PV) arrays – Design requirements. https://webstore.iec.ch/en/publication/64171.
• Fronius – Indicazioni tecniche su current limiting / dimensionamento DC. https://www.fronius.com/~/downloads/Solar%20Energy/Whitepaper/SE_WP_Fronius%20Symo_Hybrid_efficient_system_design_EN_AU.pdf.
• SolarEdge – DC oversizing guide. https://www.solaredge.com/sites/default/files/inverter_dc_oversizing_guide.pdf.
