Quando si progetta un impianto fotovoltaico residenziale o commerciale, un errore comune è moltiplicare l’area di un singolo modulo per il numero dei pannelli e considerare il risultato come la superficie necessaria sul tetto. In realtà contano anche la densità di potenza, le dimensioni dei moduli, la geometria del tetto, l’inclinazione, la distanza tra le file, gli ostacoli e i corridoi di sicurezza.
In termini tecnici, la capacità di un campo fotovoltaico viene normalmente espressa in kilowatt di picco (kWp). Secondo le indicazioni di Terna per la registrazione degli impianti fotovoltaici nel sistema GAUDÌ, negli impianti senza accumulo la potenza complessiva deve considerare sia la somma delle potenze nominali dei moduli sia la potenza dell’inverter; la potenza lato moduli corrisponde invece alla somma delle potenze nominali dei singoli pannelli.
Indice
1. Come leggere dimensioni e densità di potenza dei moduli fotovoltaici
2. Come passare dalla superficie netta dei moduli alla superficie reale del tetto
3. Quanti moduli e quanto spazio servono per sistemi da 3 kW, 6 kW e 10 kW
4. Come cambia il calcolo tra tetto inclinato e tetto piano
5. IBC, TOPCon o HJT: quale tecnologia utilizza meglio lo spazio
6. Come stimare la potenza installabile partendo dalla superficie disponibile
7. Conclusione
1. Come leggere dimensioni e densità di potenza dei moduli fotovoltaici
Per capire se un modulo sfrutta bene lo spazio non basta guardare la potenza del singolo pannello: bisogna considerare anche la densità di potenza e le dimensioni esterne.
Le dimensioni del modulo devono riferirsi alla lunghezza e alla larghezza complete, cornice compresa, e non alle dimensioni delle celle. La formula di base è:
Superficie del modulo = lunghezza del modulo × larghezza del modulo
Per confrontare meglio l’utilizzo della superficie del tetto è utile considerare la densità di potenza:
Densità di potenza = potenza nominale del modulo ÷ superficie del modulo
I tre prodotti seguenti sono utilizzati solo come esempi di calcolo e non rappresentano dimensioni standard per tutte le soluzioni IBC, TOPCon o HJT:
I dati fanno riferimento alle informazioni di prodotto Maysun Solar Italia e servono esclusivamente a mostrare come formati diversi influenzino il layout. I parametri possono essere aggiornati: prima della pubblicazione e della progettazione è necessario ricontrollare la scheda tecnica del modello effettivamente utilizzato.
I dati dell’esempio IBC possono essere verificati nella relativa documentazione di prodotto; per il TOPCon viene utilizzato l’attuale TwiSun Pro, mentre l’esempio HJT fa riferimento ai moduli da 500–520 W presenti nella pagina con tutti i moduli.
Il confronto mostra che il modulo da 520 W offre una potenza maggiore per singolo pannello, ma è anche vicino ai 2 metri di lunghezza e presenta area e peso superiori. Su coperture commerciali regolari, ridurre il numero di moduli può semplificare l’installazione; sui tetti residenziali con camini, lucernari o geometrie frammentate, un formato più corto può invece facilitare il riempimento della superficie disponibile.
La potenza nominale dei moduli viene normalmente misurata in condizioni standard di prova. Sul tetto reale, la produzione è influenzata anche da temperatura del modulo, irraggiamento e condizioni operative; per questo la densità di potenza è utile per la pianificazione geometrica, ma non equivale direttamente alla produzione annua. La documentazione Fraunhofer ISE sulle misure di potenza distingue le condizioni standard di prova dalle misure effettuate a diverse temperature e in condizioni di basso irraggiamento.
2. Come passare dalla superficie netta dei moduli alla superficie reale del tetto
La superficie netta dei moduli rappresenta soltanto il limite teorico inferiore: nel progetto reale bisogna aggiungere gli spazi necessari per layout, struttura, sicurezza e manutenzione.
Il calcolo di base del numero di moduli è:
Numero teorico di moduli = potenza obiettivo dell’impianto ÷ potenza del singolo modulo
Il risultato deve normalmente essere arrotondato per eccesso.
Esempio con un impianto da 6 kW e moduli da 460 W:
6000 W ÷ 460 W = 13,04
Poiché non è possibile installare 0,04 di un modulo, sono necessari 14 pannelli:
14 × 460 W = 6,44 kWp
Con moduli da 1762 × 1134 mm, la superficie di un pannello è di circa 2,00 m²; la superficie netta di 14 moduli è quindi circa:
14 × 2,00 m² = 27,97 m²
Questo non significa però che qualsiasi tetto da 28 m² possa ospitare l’impianto. Le proporzioni della copertura, lucernari, camini, zone perimetrali e orientamento portrait o landscape possono ridurre il numero effettivamente installabile.
La Guida CEI 82-25 per la progettazione, realizzazione e gestione degli impianti fotovoltaici copre gli aspetti tecnici dei sistemi connessi alla rete. La stima della superficie è utile solo come filtro preliminare e non sostituisce il progetto strutturale, elettrico e di installazione.

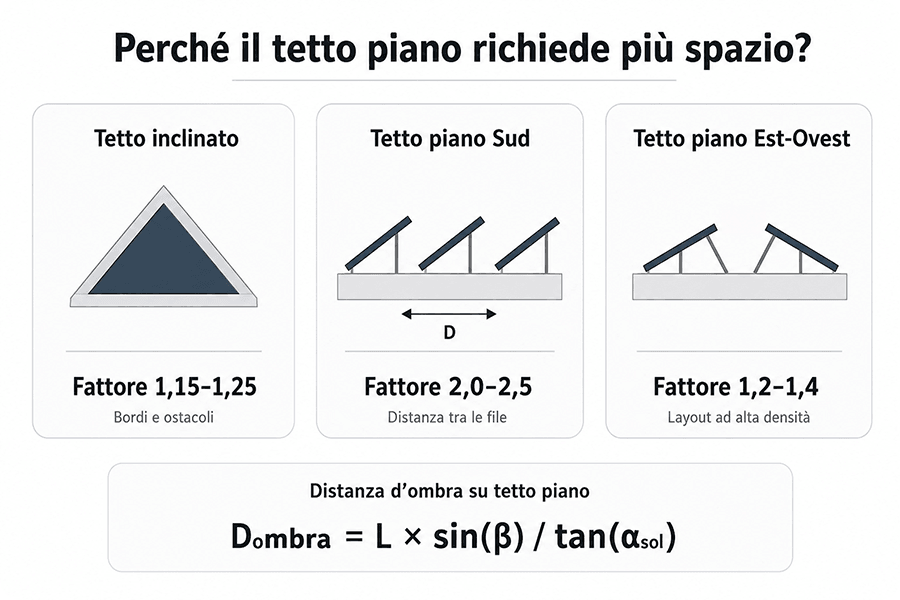

Come utilizzare il fattore di occupazione reale
Prima di disporre di un layout dettagliato, è possibile utilizzare un “fattore di occupazione reale” per una stima preliminare:
Superficie reale del tetto ≈ superficie netta dei moduli × fattore di occupazione reale
I fattori riportati di seguito sono intervalli di stima ingegneristica e non valori fissi previsti dalla normativa italiana:
Questi coefficienti sono più adatti alle valutazioni di budget e fattibilità preliminare. Su piccoli tetti con molti ostacoli, il fattore per una falda inclinata può superare 1,25; per sistemi est-ovest compatti e a bassa inclinazione, l’utilizzo della superficie è generalmente migliore rispetto a un layout tradizionale orientato a sud, ma non è corretto promettere una percentuale fissa di risparmio.

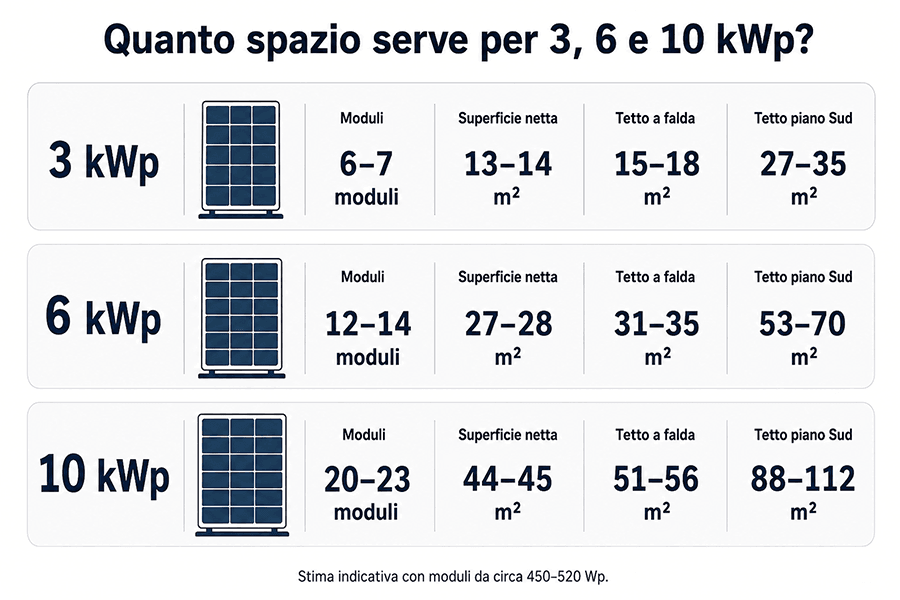

3. Quanti moduli e quanto spazio servono per sistemi da 3 kW, 6 kW e 10 kW
Con moduli ad alta efficienza da circa 230–234 Wp/m², un sistema da 3 kWp richiede normalmente circa 13–14 m² di superficie netta, un sistema da 6 kWp circa 27–28 m² e un sistema da 10 kWp circa 44–45 m².
Come interpretare questi dati
Primo: ridurre il numero dei moduli non significa ridurre nella stessa proporzione la superficie del tetto.
Per un sistema da 10 kWp, ad esempio, l’IBC da 450 W richiede 23 moduli mentre l’HJT da 520 W ne richiede 20; tuttavia le superfici nette sono rispettivamente circa 44,91 m² e 44,45 m², perché il modulo da 520 W è più grande.
Secondo: la differenza tra una falda inclinata e un tetto piano tradizionale orientato a sud può essere notevole. Su una copertura piana i moduli vengono sollevati e inclinati e occorre controllare l’ombreggiamento tra le file, quindi non si può applicare direttamente la superficie calcolata per un tetto inclinato.
Terzo: gli intervalli di superficie riportati non sono un progetto esecutivo. Il layout dettagliato deve considerare:
- lunghezza, larghezza e geometria del tetto;
- camini, lucernari e apparecchiature;
- posa in verticale o in orizzontale;
- drenaggio e corridoi di manutenzione;
- capacità portante della copertura;
- eventuale applicabilità delle norme antincendio;
- altezza solare locale e inclinazione prevista.
4. Come cambia il calcolo tra tetto inclinato e tetto piano
Su un tetto inclinato i limiti principali sono ostacoli e geometria; su un tetto piano incidono maggiormente l’ombreggiamento tra le file e i requisiti di passaggio.
Tetto inclinato: conta soprattutto se i moduli interi entrano nel layout
Sulle falde inclinate i moduli vengono normalmente installati paralleli alla copertura, quindi la superficie netta dei pannelli e la superficie dell’array sono relativamente vicine.
La superficie totale del tetto non può però essere considerata automaticamente superficie utile. Bisogna prima sottrarre o evitare:
- camini e terminali di evacuazione fumi;
- lucernari e abbaini;
- antenne e apparecchiature di ventilazione;
- colmo, gronda e bordi irregolari;
- zone soggette a ombreggiamento permanente;
- spazi necessari per ispezione e manutenzione.
Un modulo lungo 1722 mm può entrare esattamente tra un lucernario e la gronda, mentre un modulo da 1960 mm può impedire la realizzazione di una fila completa. Su tetti complessi, quindi, una maggiore potenza per pannello non garantisce una maggiore potenza complessiva installabile.
A quali progetti si applica la distanza di 1 metro prevista dalle linee guida VVF in Italia
Le linee guida antincendio per impianti fotovoltaici del Corpo Nazionale dei Vigili del Fuoco, Nota n. 14030 pubblicata nel settembre 2025, si applicano principalmente agli impianti situati su o a servizio di attività soggette ai controlli di prevenzione incendi ai sensi del D.P.R. 151/2011; non costituiscono quindi una regola uniforme di arretramento per tutti i normali tetti residenziali. (Vigili del Fuoco)
Nel loro ambito di applicazione, le linee guida indicano spazi operativi antincendio piuttosto chiari, tra cui:
- almeno 1 metro di area libera da moduli in prossimità del perimetro del tetto;
- almeno 1 metro tra moduli, cavi, inverter e dispositivi di evacuazione di fumo e calore, aperture o apparecchiature tecniche presenti in copertura;
- suddivisione dei grandi campi in sotto-array con dimensione massima non superiore a 20 metri;
- corridoi liberi da moduli di almeno 2 metri tra i sotto-array.
Sui tetti inclinati, la distanza di 1 metro in prossimità delle aperture viene considerata in proiezione orizzontale. Le linee guida consentono inoltre al progettista di adottare soluzioni alternative che raggiungano un livello di sicurezza equivalente sulla base della valutazione del rischio incendio. (Vigili del Fuoco)
Non è quindi corretto scrivere che “tutti i tetti fotovoltaici in Italia devono rispettare sempre 1 metro di distanza”. Per i normali progetti residenziali, le condizioni edilizie, antincendio, strutturali e di manutenzione devono essere verificate dal professionista locale.
Tetto piano: come calcolare la distanza tra le file per evitare l’ombreggiamento
Per gli array orientati a sud su tetto piano è necessario valutare l’ombra proiettata quando il sole è basso in inverno.
Definiamo:
- L: lunghezza del modulo nella direzione inclinata;
- β: angolo di inclinazione del modulo;
- H: dislivello tra bordo inferiore e superiore del modulo;
- αsol: altezza solare utilizzata nel progetto;
- Dshadow: lunghezza orizzontale dell’ombra generata dal punto più alto del modulo.
Per prima cosa si calcola il dislivello del modulo:
Poi si calcola la lunghezza dell’ombra:
Combinando le due espressioni si ottiene:
Dshadow descrive la lunghezza geometrica dell’ombra e non coincide necessariamente con l’interasse completo adottato dal sistema di montaggio. La distanza totale tra le file può includere anche la proiezione orizzontale del modulo, la struttura di supporto e gli spazi di manutenzione.
Se si vuole stimare anche il passo teorico completo tra due file adiacenti, si può calcolare:
dove:
- P: passo teorico tra il bordo inferiore di una fila e il bordo inferiore della fila successiva;
- Lcos(β): proiezione orizzontale del modulo;
- Dshadow: distanza orizzontale necessaria per evitare che la fila anteriore ombreggi quella posteriore.
Esempio con un modulo lungo 1,762 m e inclinazione di 20°:
Supponiamo di utilizzare per il progetto un’altezza solare di 21°:
Il valore di 21° non rappresenta però tutta l’Italia. L’altezza solare al solstizio d’inverno cambia tra Nord, Centro e Sud e deve essere calcolata in base alla posizione geografica e al periodo di riferimento. Il PVGIS del Joint Research Centre della Commissione europea può essere utilizzato per consultare le condizioni di irraggiamento del sito e confrontare la produzione prevista con differenti inclinazioni e orientamenti. (Joint Research Centre)
I sistemi est-ovest a bassa inclinazione utilizzano spesso moduli adiacenti disposti back-to-back, riducendo le ampie distanze tra le file tipiche di un layout tradizionale orientato a sud e aumentando la densità di copertura. Il vantaggio reale dipende tuttavia da struttura, zona di vento, compartimentazione antincendio, drenaggio e apparecchiature presenti sul tetto; non è corretto indicare un “risparmio fisso del 40%”.

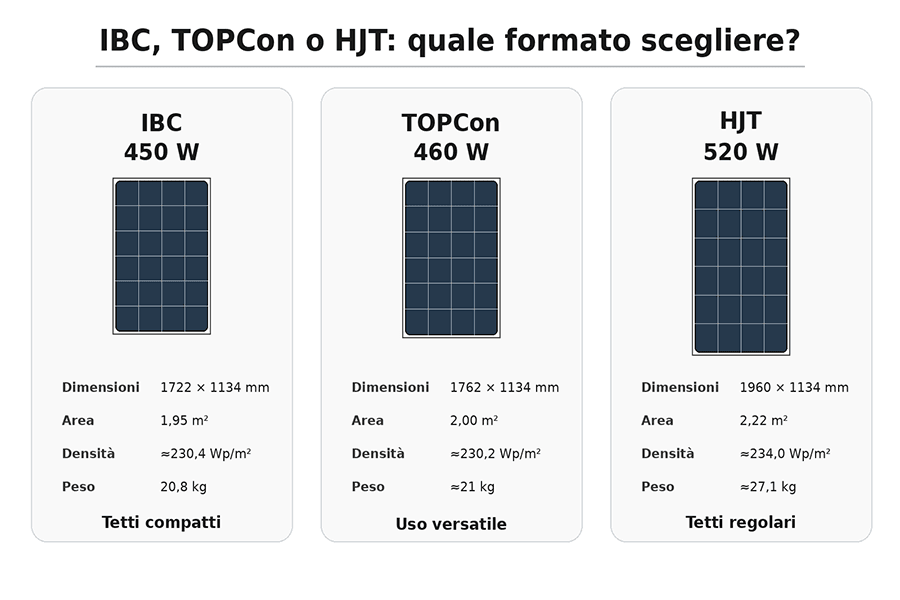

5. IBC, TOPCon o HJT: quale tecnologia utilizza meglio lo spazio
Il nome della tecnologia non determina da solo quale modulo occupi meno spazio: bisogna confrontare il modello specifico in termini di dimensioni esterne, densità di potenza, peso e risultato del layout.
Dai tre esempi utilizzati in questo articolo:
- l’IBC da 450 W è più corto ed è particolarmente interessante da valutare su falde residenziali e aree irregolari;
- il TOPCon da 460 W occupa circa 2 m² e offre un equilibrio tra potenza, dimensioni e peso;
- l’HJT da 520 W riduce il numero dei moduli, ma è più lungo e più pesante ed è quindi più adatto a coperture regolari, carport e progetti aperti.
All’interno della stessa tecnologia possono comunque esistere sia formati residenziali sia moduli di grandi dimensioni per applicazioni commerciali. Il fatto che l’esempio IBC di questo articolo sia lungo 1722 mm non significa quindi che tutti i moduli IBC siano più piccoli dei TOPCon o degli HJT.
I moduli bifacciali possono ridurre la superficie necessaria?
I moduli bifacciali possono sfruttare la radiazione sul lato posteriore, ma in fase di progettazione non è corretto utilizzare una percentuale fissa di guadagno per ridurre direttamente il numero dei pannelli.
Secondo il rapporto IEA PVPS sui moduli e sistemi fotovoltaici bifacciali, il guadagno posteriore dipende da diversi fattori:
- riflettanza della copertura o del terreno;
- altezza del modulo rispetto alla superficie;
- inclinazione e distanza tra le file;
- ombreggiamento del lato posteriore causato dalla struttura;
- clima del sito e condizioni di irraggiamento;
- effetti ai bordi dell’array;
- modello di calcolo e metodo di misura.
Una copertura chiara può quindi favorire i moduli bifacciali, ma non è corretto promettere in modo uniforme un 5%, 10% o 15% di produzione aggiuntiva, né convertire tale valore direttamente in una riduzione della superficie senza una modellazione specifica. (Joint Research Centre)
La pagina di selezione dei moduli Maysun Solar può essere utilizzata per un confronto preliminare tra dimensioni, potenze e tecnologie differenti; per consultare l’intera gamma è possibile accedere alla pagina con tutti i moduli fotovoltaici. Queste pagine aiutano a restringere le alternative, ma non sostituiscono il layout professionale del tetto.
6. Come stimare la potenza installabile partendo dalla superficie disponibile
Dividere direttamente i metri quadrati disponibili per l’area di un modulo tende a sovrastimare il numero di pannelli installabili. Il metodo corretto consiste prima nel definire il layout geometrico e poi nel calcolare la potenza del sistema.
Per una valutazione preliminare si può procedere in questo ordine:
- misurare lunghezza e larghezza reali di ogni falda;
- segnare camini, lucernari, evacuatori di fumo e apparecchiature;
- verificare se si applicano arretramenti o corridoi richiesti dalla prevenzione incendi;
- scegliere un modulo con dimensioni esterne precise;
- simulare sia la posa portrait sia la posa landscape;
- per i tetti piani, scegliere tra configurazione orientata a sud ed est-ovest;
- verificare la distanza tra le file e i corridoi di manutenzione;
- contare il numero di moduli interi che possono essere effettivamente posati;
- moltiplicare il numero dei moduli per la potenza nominale del singolo pannello.
Ad esempio, dopo aver sottratto ostacoli e passaggi, possono rimanere 40 m² di superficie utile. Dividendo semplicemente 40 m² per 2 m² si ottengono teoricamente 20 moduli.
Se però la geometria del tetto consente di installare soltanto 18 moduli da 460 W, la potenza effettiva è:
18 × 460 W = 8,28 kWp
Se invece entrano 17 moduli da 520 W, la potenza diventa:
17 × 520 W = 8,84 kWp
La seconda soluzione utilizza meno moduli e offre una potenza nominale maggiore, ma solo se il formato lungo 1960 mm è compatibile con la geometria del tetto. Se la copertura è frammentata da camini e lucernari, moduli più corti possono invece creare un layout più continuo.
Una superficie sufficiente, inoltre, non significa automaticamente che il progetto sia realizzabile. Occorre verificare anche:
- struttura del tetto e capacità portante residua;
- carico superficiale complessivo di moduli, strutture e zavorre;
- carichi locali di vento e neve;
- intervalli di tensione e corrente dell’inverter;
- requisiti antincendio e di manutenzione;
- impermeabilizzazione e drenaggio della copertura;
- modalità di accesso per installazione e futura sostituzione dei componenti.
Conclusione
Non esiste una superficie fissa valida per tutti i tetti italiani per sistemi fotovoltaici da 3 kWp, 6 kWp e 10 kWp.
Sulla base dei tre esempi di modulo utilizzati in questo articolo:
- un sistema da 3 kWp richiede circa 6–7 moduli e una superficie netta di circa 13–14 m²;
- un sistema da 6 kWp richiede circa 12–14 moduli e una superficie netta di circa 27–28 m²;
- un sistema da 10 kWp richiede circa 20–23 moduli e una superficie netta di circa 44–45 m².
Su una falda inclinata relativamente regolare, aggiungendo un margine di base per il layout:
- 3 kWp possono essere stimati preliminarmente in circa 15–18 m²;
- 6 kWp in circa 31–35 m²;
- 10 kWp in circa 51–56 m².
Su un tetto piano tradizionale orientato a sud, la necessità di limitare l’ombreggiamento tra le file può portare la superficie reale a circa 2,0–2,5 volte la superficie netta dei moduli; i sistemi est-ovest a bassa inclinazione consentono generalmente una maggiore densità di posa, ma devono comunque lasciare spazio per prevenzione incendi, manutenzione, drenaggio e apparecchiature di copertura.
Nella scelta dei moduli, più che la potenza massima del singolo pannello è utile confrontare:
- densità di potenza per metro quadrato;
- dimensioni esterne del modulo;
- carico superficiale di moduli e sistema di montaggio;
- numero effettivamente installabile;
- grado di utilizzo della geometria del tetto;
- potenza complessiva realmente installabile.
Il layout finale deve essere confermato da un installatore o progettista professionista dopo rilievo in sito, verifica strutturale e calcolo elettrico.
FAQ: numero di moduli e superficie del tetto
1. Quanti metri quadrati servono realmente per un impianto fotovoltaico da 6 kW su tetto inclinato?
Con gli attuali moduli ad alta efficienza da circa 450–520 W, la superficie netta è di circa 27–28 m². Considerando distanze tra i moduli, bordi e ostacoli, per una falda regolare si può utilizzare come stima preliminare circa 31–35 m².
2. Perché un tetto piano richiede più superficie rispetto a un tetto inclinato?
Su un tetto piano tradizionale orientato a sud i moduli devono essere inclinati e occorre lasciare una distanza tra le file per limitare l’ombreggiamento, oltre a corridoi per manutenzione, drenaggio e apparecchiature. Per questo la superficie reale è normalmente superiore alla superficie netta dei pannelli.
3. I moduli fotovoltaici possono essere installati fino al bordo del tetto?
Non esiste una risposta unica. Per le attività soggette alle linee guida VVF 2025, in prossimità del perimetro del tetto è normalmente prevista una fascia libera da moduli di almeno 1 metro; per i normali progetti residenziali occorre invece verificare i requisiti locali, i carichi di vento e le esigenze di manutenzione.
4. Un modulo da oltre 500 W fa sempre risparmiare spazio rispetto a uno da 450 W?
Non necessariamente. I moduli ad alta potenza sono spesso anche più grandi. È quindi necessario confrontare la densità di potenza e il numero di pannelli che entrano realmente nel layout, non soltanto i watt del singolo modulo.
5. Come si può stimare la potenza installabile partendo dalla superficie del tetto?
Prima si sottraggono ostacoli, bordi, passaggi e distanze tra le file, poi si simula il layout portrait e landscape usando le dimensioni del modulo specifico. Una volta contato il numero di pannelli interi installabili, lo si moltiplica per la potenza del singolo modulo.
