Evoluzione delle tecnologie fotovoltaiche e delle loro strutture

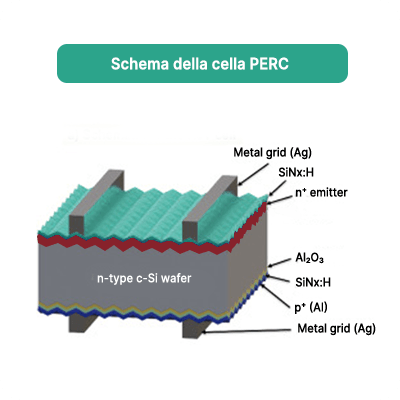

Logica strutturale：
La tecnologia PERC si basa sul silicio monocristallino di tipo P e introduce uno strato di passivazione (Al₂O₃ + SiNx) e un livello riflettente posteriore.
Questo strato di passivazione riduce la ricombinazione dei portatori e riflette la luce non assorbita nuovamente nel silicio, aumentando così l’assorbimento luminoso del pannello fotovoltaico.

Struttura a strati：
Vetro → EVA → Elettrodo frontale (griglia Ag) → Emittente N⁺ → Substrato tipo P → Strato di passivazione → Elettrodo posteriore Al → Backsheet

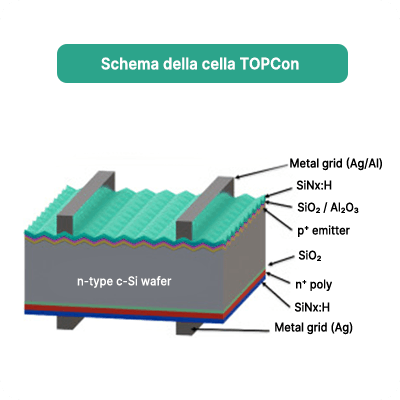

Logica strutturale：
La tecnologia TOPCon deriva dall’evoluzione della PERC, sostituendo l’elettrodo posteriore tradizionale con un ultra-sottile strato di ossido tunnel (SiOx, 1,2–1,5 nm) e uno strato drogato di polisilicio (n⁺ poly-Si), formando un contatto passivato tunnel.
I portatori attraversano lo strato di ossido estremamente sottile con trasporto selettivo, riducendo in modo significativo la ricombinazione.

Struttura a strati：
Vetro → EVA → Elettrodo frontale (griglia Ag) → Emittente N⁺ → Substrato P-type o wafer N-type → Strato tunnel SiOx → Strato polisilicio n⁺ → Elettrodo metallico posteriore → Backsheet

Logica strutturale：
HJT utilizza un substrato in silicio cristallino di tipo N con strati di passivazione in silicio amorfo (a-Si:H).
Su entrambi i lati vengono depositati uno strato intrinseco (i-layer) e uno strato drogato (p/n-layer), formando una giunzione eterogenea con passivazione sottile, riducendo fortemente la ricombinazione e aumentando la vita dei portatori.

Struttura a strati：
Vetro → EVA → Film conduttivo trasparente TCO (ITO / AZO) → a-Si:H p-type → a-Si:H i-type → Silicio cristallino N-type → a-Si:H i-type → a-Si:H n-type → TCO → Elettrodi metallici → Backsheet o vetro

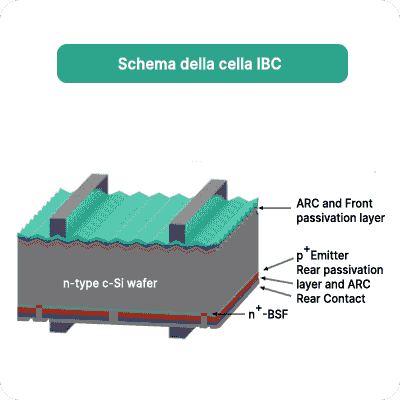

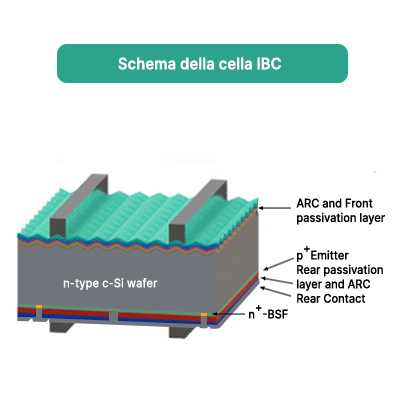

Logica strutturale：
La tecnologia IBC posiziona entrambi gli elettrodi sul lato posteriore della cella, eliminando completamente le griglie frontali.
In questo modo si evita l’ombreggiamento e la perdita per riflessione, massimizzando l’utilizzo della luce e migliorando anche l’estetica uniforme dei moduli fotovoltaici.

Struttura a strati：
Vetro → EVA → Superficie assorbente senza griglie → Substrato in silicio N-type → Zone p⁺ / n⁺ interdigitate sul retro → Elettrodi metallici (Ag / Cu) → Backsheet
